色彩亮度计

色彩亮度计

CS-200色度计可测量大尺寸等离子显示器、小型LCD和LED、户外屏幕、高压灯和仪表盘等各种发光产品的辉度和色度。

遵循标准:
ASTM,ISO
简介:
CS-200可以实现堪比分光镜型仪器的高精确度辉度和色度测量,同时保留了三刺激型仪器简单、易用和实惠的特点。

色彩亮度计产品介绍

精确度近似分光辐射亮度计的光源入射色度计

CS-200可以实现堪比分光镜型仪器的高精确度辉度和色度测量,同时保留了三刺激型仪器简单、易用和实惠的特点。
CS-200配备40个传感器,并使用与肉眼灵敏度相符的光谱灵敏度特性曲线(等色函数)进行计算。通过这种最新开发的光谱拟合方法,可以获取较传统三刺激式色度计更为准确的三刺激值(红、绿、蓝的XYZ),实现卓越的精确度。
可以对大范围的辉度级别(从0.01 cd/m2的低辉度到20,000,000cd/m2的高辉度,测量角度为0.1°)进行测量。
可选择三种测量角度:1°、0.2°和0.1°。可根据被测目标(从显示设备或其它需测量大面积的物体到汽车音频控制面板、汽车仪表盘和小型LCD等需测量小面积的物体)切换测量角度。

应用领域

各种类型的光源都可使用CS-200进行测量,例如信号灯、红绿灯、机场照明、灯、LED、显像管、LCD、PDP等几乎所有发光的物体。由于信息科技业务的发展促使市场对多样化媒体的需求渐渐增加,加之数字广播全面服务的展开,以等离子显示屏和LCD为中心的各种显示设备的研发工作已加快步伐。LED技术的创新已经为LED产品的开发带来重大突破,包括红绿灯、反射LCD的背光及大尺寸户外显示屏幕等。


背景知识

确定光源的辉度和色度值有两种方式。

三刺激类型的仪器采用三个传感器(红、绿、蓝)测量光源,这些传感器的灵敏度类似于肉眼对光的灵敏度。用于达到此灵敏度的滤波器具有有限的准确度,因此三刺激仪器无法为所有类型的光源提供精确读数。如果采用某种光谱分布(类似于用于校正仪器的光源的光谱分布)测量光源,则可以实现高精确度。

CS-200使用的正是这第二种方法,此方法测量光源的光谱发射度,并使用与肉眼灵敏度相符的光谱灵敏度特性曲线(等色函数)进行计算。通过使用这种方法可以避免滤波器的不匹配,从而获得更加准确的测量结果。

产品特点

全新自动模式

全新的自动模式可根据被测物体的辉度调整测量速度。以某些测量速度测量时可能无法获取必要的精确度,尤其是在低辉度情况下。全新的自动模式将自动选择最佳的测量速度以提供CS-200的最优性能,从而更加轻松地获取较高的测量精确度。

主要用途

CS-200可以用于测量各种光学设备(如LCD、PDP、有机EL和FED)以及光源(如LED和灯)的辉度和色度。

主要特征

  • 测量范围广,覆盖低辉度和高辉度。

  • 性能堪比多款分光辐射亮度计

  • 机身紧凑轻巧。另可通过电池供电。

  • 测量角度可选

  • 提供数据管理软件CS-S10w标准版本和可选的专业版本。

  • 其它功能

通过输入频率值可使测量与显示设备同步。测量速度可选(自动、有限自动、手动、超快、快速、慢速和超慢)带背光的大液晶显示屏 USB 1.1 通信

数据存储:101个已测值(可指定9个字母的ID)和20个参考值

用户校正:20个通道


色彩亮度计技术参数

主要规格

型号CS-200
测量范围0.01 - 200,000 cd/m2(测量角度1°)
0.01 - 5,000,000 cd/m2(测量角度0.2°)
0.01 - 20,000,000 cd/m2(测量角度0.1°)
确度
(测量角度为1°) #1
(标准光源A)
Lv±2% ±1digit
Lv±2% ±1digit
Lv±2% ±1digit
Lv±0.02 cd/m2 ±1digit
Lv±0.02 cd/m2 ±1digit
滤色镜 (R, G, B)
xy ±0.003
xy ±0.002
xy ±0.004
xy ±0.007
---
xy ±0.006
10 cd/m2以上
150 cd/m2
1-10 cd/m2
0.5-1 cd/m2
0.01-0.5 cd/m2
5000 cd/m2
重复性
(测量角度为1°) #2
(标准光源A)
Lv±0.1 % +1digit
Lv±0.5 % +1digit
Lv±0.5 % +1digit
Lv±0.5 % +1digit
Lv±0.01 cd/m2 +1digit
xy 0.0004
xy 0.0005
xy 0.001
xy 0.002
---
(2δ/Auto)
(2δ/Auto)
(2δ/Auto)
(2δ/Auto)
(2δ/Auto)
8 cd/m2以上
4-8 cd/m2
2-4 cd/m2
1-2 cd/m2
0.01-1 cd/m2
测量时间在1秒和60秒间自动设置(自动);自动设置为1秒或3秒(有限自动)
0.5秒/次(超快) 1秒/次(快速)
3秒/次(慢速) 12秒/次(超慢)
测量方式分光模式,光栅+线性光电二极管阵列
测量角度1°、0.2°、0.1°(可切换)
最小测量区域0.5 mm
0.1 mm(特写镜头)
最小距离296 mm(标准)
标准观察者角度2°、10°
测量模式Lv x y、Lv u' v'、Lv TΔuv、XYZ、特征波长
测量同步设置范围垂直同步频率:40.00~200.00Hz
接口USB 1.1
其他电源适配器
电池使用寿命大约3小时(持续测量/快速模式/AA型碱性电池)
尺寸约95 mm (W) × 127 mm (H) × 334 mm (L)
重量1.8 kg(不含电池)
使用温度/湿度范围0~40°C,相对湿度85%以下(35°C)、无凝露
保管温度/湿度范围0~45°C,相对湿度85%以下(35°C)、无凝露
  • #1

  • 23°C±2C Lv = 0.01-10 cd/m2,慢速模式,30次测量的平均值
    Lv = 10 cd/m2及以上,慢速模式,10次测量的平均值

  • #2

  • 测量角度为0.2°时,接收到的光量大约为1°时的1/25。
    因此,相同重复性针对的辉度比1°时低25倍。
    测量角度为0.1°时,接收到的光量大约为1°时的1/100。
    因此,相同重复性针对的辉度比1°时低100倍。

  • *

  • 规格如有变更,恕不另行通知。

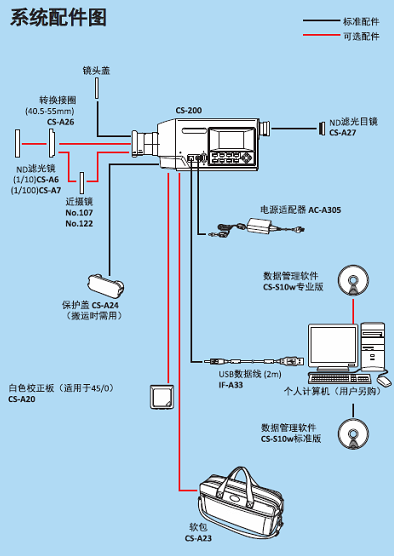

系统配件图
