自动拉拔仪产品介绍
Elcometer 510自动拉拔式附着力测试仪精确测量涂层和基体之间的粘合力。
全自动液压油泵确保压力应用顺利和连续，以提供连贯，可重复的结果
完全可调的拉力率0.1-1.4MPa/秒（15-203psi） 以满足国家和 国际水平
10，14.2，20和50mm 直径锻模选择
用户可自定义限制 与独特的压力保持和 释放功能
用户可自定义测量范围与准确度±1％的刻度：
10mm锻模:100Mpa/14400psi
14.2mm锻模: 50MPa / 7200psi
20mm 锻模: 25MPa / 3600psi
50mm 锻模: 4MPa /580psi
防尘,防水,坚固的设计符合IP64
可互换单位：Mpa,Psi，NMM2和N
一系列标准和薄基板制动器裙套（与易高506兼容），可用于在厚，薄，平或凸的基板测试涂料
存储多达有个别拉图的60,000个读数,高达2500 字母数字批次，完整 带属性的故障信息
USB和蓝牙®数据输出 – 兼容ElcoMaster®应用程序的iPhone，iPod，iPad和Android手机设备
技术规格

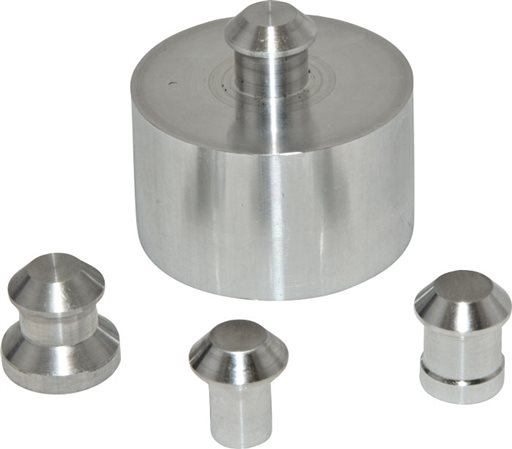

Dollies | 锻模直径 | 10个装* | 100个装 |
| 10mm (0.39”) | T5100010AL-10 | T5100010AL-100 |
14.2mm (0.56”) | T9990014AL-10 | T9990014AL-100 | |
20mm (0.76”) | T9990020AL-10 | T9990020AL-100 | |
50mm (1.96”) | T9990050AL-4 | – | |
50mm (1.96”) 不锈钢 | T9990050SS-4 | – | |
*50mm（2”）锻模以4个装供应。 | |||

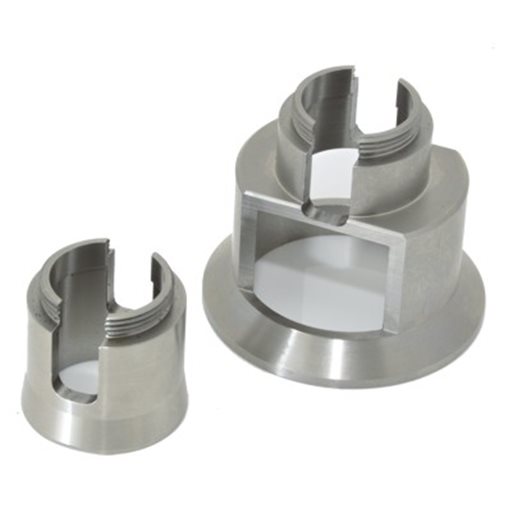

Dolly Skirts | 直径 | 标准裙套 | 薄基体裙套 |
| 10mm (0.39”) | T9991420S | – |
14.2mm (0.56”) | T9991420S | T9990014T | |
20mm (0.76”) | T9991420S | T9990020T | |
50mm (1.96”) | T9990050S | – | |
50mm (1.96”) 不锈钢 | – | – | |

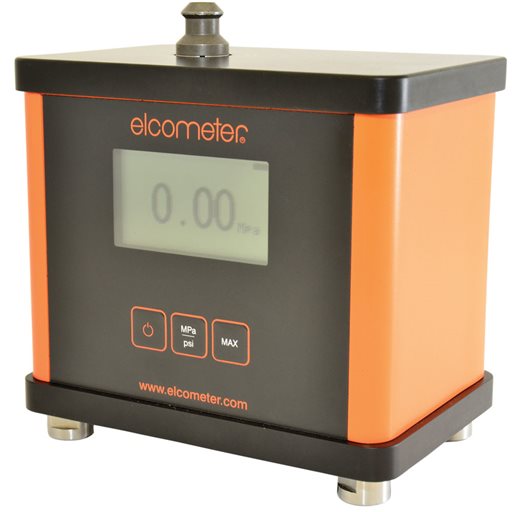

附着力验证装置 | 产品描述 |
| 部件编号 |
| Elcometer AVU附着力验证装置 | T99923924 | |
Elcometer AVU附着力验证装置—带证书 | T99923924C | ||

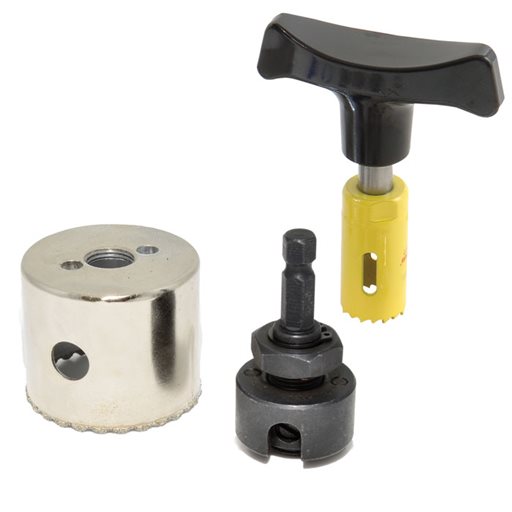

锻模割刀 | 产品描述 | 切割器手柄和轴 | 锻模割刀 |
| 10mm (0.39”) | – | – |
14.2mm (0.56”) | T9991420H | T9990014CT | |
20mm (0.76”) | T9991420H | T9990020CT | |
50mm (1.96”) | T9990050H | T9990050CT | |
50mm (1.96”) 不锈钢 | – | – | |

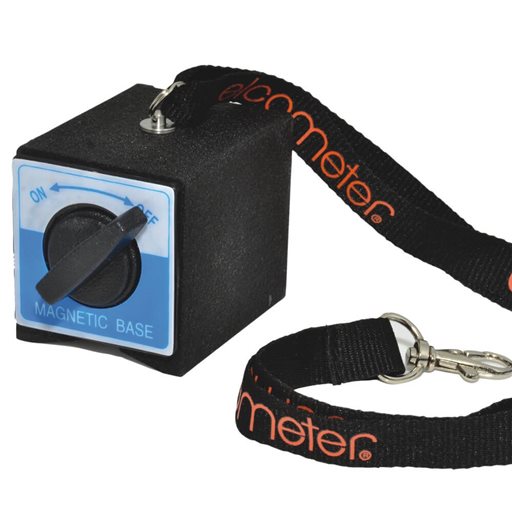

磁性锚定夹 | 产品描述 |
| 部件编号 |
| 磁性锚定夹，垂直表面测试过程中，用于紧固制动器 | T99923797 | |

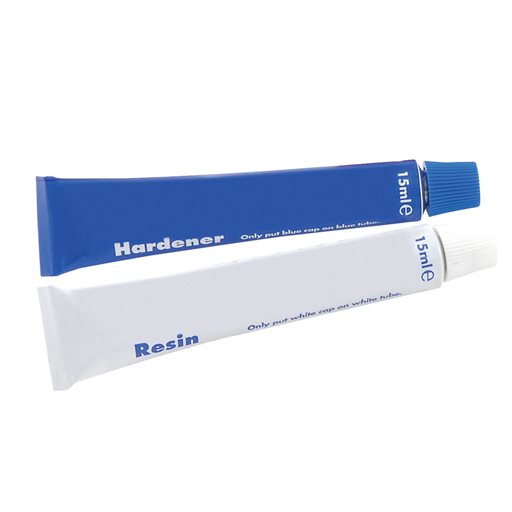

胶粘剂 | 产品描述 |
| 部件编号 |
| Araldite标准两部分环氧粘合剂，2 x 15ml软管 | T99912906 | |
锻模清洁加热钳 | 产品描述 |
| 部件编号 |
| 锻模清洁加热钳 – 欧盟220V/240V英国 | T99923147 | |
| 锻模清洁加热钳-美国110V | T99923103 | |
自动拉拔仪技术参数
产品特点 | ||||
| 标准型（S） | 高级型（T） | ||
可重复再现测量数据 | ■ | ■ | ||
菜单结构方便易懂; 多国语言 | ■ | ■ | ||
坚固、抗击、防水、防尘; 相当于IP64 | ■ | ■ | ||
明亮的LCD彩色屏幕;与环境光传感器 | ■ | ■ | ||
耐划痕耐溶剂显示屏; 2.4吋（6cm）TFT | ■ | ■ | ||
校准证书 | ■ | ■ | ||
2 年主机保修期 | ■ | ■ | ||
自动转动屏幕; 0°, 180° | ■ | ■ | ||
通过USB输出数据（现场读数 – 和批次） | ■ | ■ | ||
通过蓝牙输出数据® |
| ■ | ||
电脑指令;启动和停止仪器从具有实时读数的电脑（仅USB） |
| ■ | ||
切换单位(MPa, psi, N, Nmm-2) | ■ | ■ | ||
屏幕数据统计 (η, x, σ, Hi, Lo, CV%, N>hi limit♦) | ■ | ■ | ||
拔率指标 | ■ | ■ | ||
趋势图 | ■ | ■ | ||
拔率图( 荷载 v时间) |
| ■ | ||
可互换锻模的选择; 10，14.2，20 & 50mm | ■ | ■ | ||
用户可选择拔率;（型号S＆型号T标准模式）+ |
|
| ||
10mm: 1.00, 2.00, 3.00, 4.00, 5.00 MPa/秒 14.2mm: 0.4, 0.7, 1.4, 2.0, 2.5 MPa/秒 | 125, 200, 400, 600, 725psi/秒 60, 100, 200, 300, 360psi/秒 30, 50, 100, 150, 180psi/秒 5, 8, 16, 24, 30psi/秒 | ■ | ■ | |
用户可选择拔率;（型号T高级模式）+ |
|
| ||
10mm: 0.4 – 5.60 MPa/秒 14.2mm: 0.2 – 2.80 MPa/秒 20mm: 0.1 – 1.40 MPa/秒 | 58 – 812psi/秒 29 – 403psi/秒 15 – 203psi/秒 2 – 32psi/秒 | 在0.1MPa/1psi的步骤 在0.1MPa/1psi的步骤 在0.1MPa/1psi的步骤 在0.1MPa/0.1psi的步骤 |
| ■ |
用户可选限制及保持时间限制 |
| ■ | ||
仪器内存;最多的读数 | 60 | 60,000* | ||
数据组数目（字母数字 – 型号T) | 1 | 2,500 | ||
属性模式，以符合国家及国际标准 |
| ■ | ||
显示模式 |
|
| ||
读数,选定统计&趋势图(最后20个读数) | ■ | ■ | ||
拔率图 |
| ■ | ||
回顾数据组 |
| ■ | ||
电源，电池（B），AC主电源（M） | B | B, M | ||
USB连接线与ElcoMaster®光碟 | ■ | ■ | ||
电源线与多国际转换插头（英国，欧盟，美国，澳大利亚） |
| ■ | ||
塑料手提箱 |
| ■ | ||
日期和时间 |
| ■ | ||
在现场附着力校准验证模式 |
| ■ | ||
♦ 只有型号 T
* 当’速率图’被启用，存储的读数数目,取决于所选择的图形分辨率.
+ 请参考用户手册上的所有单位的详细信息
部件编号 | 产品描述 | 证书 | ||
F510-20S | 易高510 S型自动附着力测试仪;20毫米套件 | • | ||
F510-20T | 易高510 T型自动附着力测试仪;20毫米套件 | • | ||
F510-50S | 易高510 S型自动附着力测试仪;50mm 混凝土套件 | • | ||
F510-50T | 易高510 T型自动附着力测试仪;50mm 混凝土套件 | • | ||
|
|
|
|
|
附件 |
|
|
|
|
压力精确度 | 全刻度±1％ |
| 拔率精确度 | ±（2.5％+ 0.3秒) |
压力分辨率 | 0.01MPa (1 psi) |
| 拔率分辨率 | 0.01MPa (1psi/秒) |
锻模直径 | 10mm (0.39”) | 14.2mm (0.56”) | 20mm (0.76”) | 50mm (1.96”) |
工作范围 | 8至100 MPa | 4至50 MPa | 2至25 MPa | 0.3至4 MPa |
拔率范围 | 0.4 – 5.6MPa/秒 | 0.2 – 2.8MPa/秒 | 0.1 – 1.4MPa/秒 | 0.02 – 0.22MPa/秒 |
仪器尺寸 | 260 x 100 x 66mm (6.3 x 3.9 x 2.6”) | |||
制动器高度 | 85mm (3.4”) | 85mm (3.4”) | 85mm (3.4”) | 110mm (4.3”) |
仪器重量 | 2.9kg (6.4lb) | 2.9kg (6.4lb) | 2.9kg (6.4lb) | 3.1kg (8.3lb) |
套件重量 | – | – | 6.1kg (13.5lb) | 7.3kg (16.1lb) |
电源 | 8×AA镍氢/碱性电池（16可充电电池带充电器）或AC主电源（只有型号 T） | |||
电池寿命 | 〜每次充电200拉，最高至25MPa(3600psi）在为1MPa/秒（150psi/秒），充电时间<5小时 p=””> | |||
包装清单: | Elcometer 510 附着力测试仪带有20mm锻模（x10),20mm锻模标准裙套,20mm锻模切割器手柄,20mm锻模切割器,Araldite 标准型双组分环氧胶(2x15m 胶管 ), 研磨垫,肩带,提箱,16xAA MiMH充电电池&充电器（英国，欧盟，美国，澳大利亚）,主电源（英国，欧盟，美国，澳大利亚）(型号T),USB连接线与ElcoMaster®光碟,校准证书&操作说明. | |||
包装清单: | Elcometer 510 附着力测试仪带有50mm锻模（x6),50mm锻模标准裙套,50mm锻模切割轴,50mm锻模切割器,Araldite 标准型双组分环氧胶(2x15m 胶管 ), 研磨垫,肩带,提箱,16xAA MiMH充电电池&充电器（英国，欧盟，美国，澳大利亚）,主电源（英国，欧盟，美国，澳大利亚）(型号T),USB连接线与ElcoMaster®光碟,校准证书&操作说明. | |||
• 标配带证书
