多功能桔皮仪

多功能桔皮仪

可以测量桔皮、鲜映性、粗糙度、纹理、缺陷等

  • 型号:Optimap3 PSD
  • 品牌:RHOPOINT
  • 产地:英国
遵循标准:
ASTM,ISO
简介:
Optimap3 PSD 多功能桔皮仪可以测量桔皮、鲜映性、粗糙度、纹理、缺陷等

多功能桔皮仪产品介绍

英国Rhopoint Optimap3 PSD新型桔皮仪

Optimap3 PSD 新型桔皮仪是用于表面检测的便携式解决方案,可对所有类型的涂层或未涂层表面进行快速大面积测量和分析。强大的屏幕功能包括横截面视图,允许检测和表征常见的表面不规则性,包括缺陷和波纹。在质量控制中,劣质的表面评价方法仍然司空见惯。许多方法缺乏定义,耗时且主观。现代消费者需要具有均匀且无缺陷的表面光洁度的高质量产品。Optimap3 PSD的使用为这些测量挑战提供了解决方案,为改进生产控制提供了可量化的数据。在一项快速操作中,Optimap3 PSD 以令人难以置信的细节绘制表面的形貌,显示缺陷和纹理。映射的信息被处理成客观的表面数据,可用于有效控制产品质量。



Optimap3 PSD新型桔皮仪-特点:

  • 快速全场表面测量,适用干膜和湿膜,哑光到镜面

  • 大面积的桔皮、鲜映性、粗糙度、纹理、缺陷等特征量化

  • 表面形貌的3D形貌图

  • 触摸屏幕进行图像分析

  • 便携、使用方便



Optimap3 PSD新型桔皮仪-应用:

Optimap3 客观地测量和表征表面质量的许多方面,包括纹理、波纹和局部缺陷,包括桔皮、夹杂物、凹痕和划痕。

其较大的测量区域 (65 x 54mm) 和运行速度(不到10秒)提供了快速测量,其结果比轮廓仪或其他光学扫描仪器的结果更具代表性,并且可以以可追溯的SI单位或其他行业特定单位报告。

Optimap3 的横向分辨率小于 37 微米,能够捕捉人眼看不到的表面缺陷。

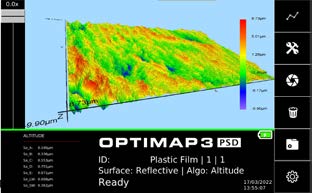

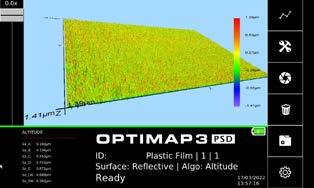

                       3D表面视图                                                                    放大

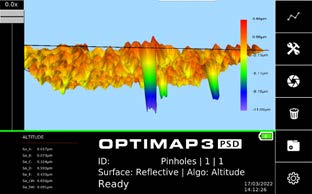

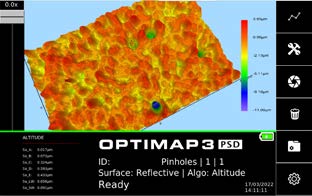

                          查看下表面                                                                 旋转曲

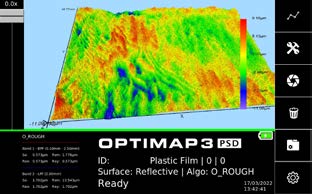

                        放大曲面特征


多功能桔皮仪技术参数

仪器

测量视野

65 x 54mm

分辨率

纵向≤100纳米,横向≤37微米

测量数据

Du   <0.1mm

Ka   0.1-0.3mm

Kb   0.3-1mm

Kc   1-3mm

Kd   3-10mm

Ke   10-30mm

粗糙度RaX, RaY Sa, Rsm

测量原理

相位测量偏转法、光学传递函数、线变形分析、表面成像

测量时间

小于10秒

轮廓图

曲率图、高度图、三维形貌图

滤波选项

波扫描带滤波、用户可定义的ISO GPS、高通、低通、带通等

轮廓分析

硬件

处理器

Intel i7 Gen 5

存储

256 GB

电池

锂电12000mAh

使用时间

3 - 4小时/充电

相机

3.2 MP双焦点

数据输出

Maps/CSV/结果数据库

数据传输

SD卡-12.5 MBs

显示

10.1英寸电容式触摸屏1280 x 800

外形尺寸

233 x 314 x 235 (W x H x D)

携带选项

6点线束锚

夹具

可拆卸测量底座

通讯

LAN,USB

重量

3.5Kg


多功能桔皮仪标准配置

仪器主机 1台 经验证标准板1块 USB 密钥 1个 Optimap Reader 表面轮廓分析软件 可充电式锂电池块 1块 测量底座 1个 非接触湿膜测量底座 1个 操作手册 1个
