库仑镀层测厚仪产品介绍
德国EPK公司GALVANOTEST库仑镀层测厚仪
GALVANOTEST库仑镀层测厚仪的介绍：
可测实际应用的所有镀层
利用库仑电量分析原理，测量镀层、多层镀层
符合国际标准：DIN EN ISO 2177
测量原理:
根据法拉第定律的原理，GalvanoTest对样品特定区域进行电解溶解。电解池装满用于选定镀层/基体组合的特殊电解液。电解池放在测量样品上。在电解池和测试样品之间插入密封垫防止液体流出并同时确定除镀面积，例如1m㎡。仪器准备使用并连接主机。现在，通过电解液利用电化学反应溶解指定的涂层区域。一旦溶解完成，特定的电位变化自动停止去镀过程并在显示屏上以μm或者mils
应用:
库仑或阳极去镀方法用于测量几乎所有基体上的电镀涂层厚度，如钢铁，有色金属或绝缘材料基体。典型应用包括铁上镀镍，铁上镀锌，铜上镀锡，铜上镀银或树脂镀铜。
库伦探头：
三种不同尺寸的测量面积可供选择。此外，电解杯还允许有不同的测量面积。
测量面积: | B: | 4mm2(直径2.26mm) |
C: | 1mm2(直径1.13mm) | |
D: | 0.25mm2(直径0.56mm) | |
K: | 电解杯(为测量小部件和导线用) | |
溶解速度: 0.3到40mm／分钟

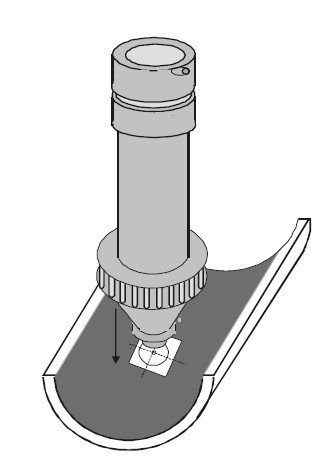

小面积上定位电解池的定心器
典型测量：测量PCB上金镀层
附录：电解液
镀层 底材 | Ag | Au | Cd | Cr | Cu | Ms | Ni | 化学镍 | Pb | Pb/Sn | Sn | Sn/Zn | Zn | |||||||||||||||||
| 银 | 金 | 镉 | 铬 | 铜 | 黄铜 | 镍 | 铅 | 铅/锡 | 锡 | 锡/锌 | 锌 | |||||||||||||||||||
| 非金属 | E4 | E5 | E11 | E4 | E4 | E14 | E17 | E15 | E4 | E7 | E7 | E6 | * | |||||||||||||||||
| 1 | 8 | 8 | 8 | ** | ||||||||||||||||||||||||||
| 银Ag | E15 | |||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||
| 铝Al | E4 | E5 | E11 | E4 | E4 | E14 | E17 | E15 | E4 | E11 | E6 | |||||||||||||||||||
| 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||||||||||||||||||
| 青铜 | E8 | E7 | ||||||||||||||||||||||||||||
| 8 | 8 | |||||||||||||||||||||||||||||
| 镉Cd | E7 | |||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||
| 铜Cu | E8 | E5 | E7 | E14 | E15 | E4 | E9 | E7 | E6 | |||||||||||||||||||||
| ST | 1 | 8 | ST | ST | ST | 8 | 5 | ST | 8 | ST | ||||||||||||||||||||
| 钢铁 | E4 | E5 | E11 | E4 | E4 | E14 | E17 | E15 | E4 | E7 | E7 | E20 | ||||||||||||||||||
| ST | 8 | 8 | ST | ST | ST | ST | 8 | 8 | ST | 8 | ST | |||||||||||||||||||
| 黄铜Ms | E8 | E5 | E7 | E12 | E14 | E15 | E4 | E9 | E7 | E6 | ||||||||||||||||||||
| ST | 1 | 8 | ST | ST | 8 | ST | 8 | 8 | 5 | ST | 8 | 5 | ST | |||||||||||||||||
| 镍Ni | E8 | E5 | E11 | E4 | E4 | E15 | E7 | E6 | ||||||||||||||||||||||
| 8 | 1 | 8 | 8 | ST | 8 | 8 | 8 | 8 | 8 | |||||||||||||||||||||
| 硅Si | E14 | |||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||
| 锌Zn | E12 | |||||||||||||||||||||||||||||
| 2 | ST | |||||||||||||||||||||||||||||
| 柯伐合金 | E4 | E15 | ||||||||||||||||||||||||||||
| 8 | 8 | |||||||||||||||||||||||||||||
| 镍-银Ni-Ag | E8 | E7 | E7 | |||||||||||||||||||||||||||
| 8 | 8 | |||||||||||||||||||||||||||||
| 铸锌Zn | E12 | |||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||
图5 电解液(E)和镀层厚度标准(ST)选择
*电解液参考号码
**说明：
库仑镀层测厚仪技术参数
库仑镀层测厚仪GALVANOTEST 可以测量 | 2000 | 3000 |
可以测量70种以上镀层/基体组合 | ü | ü |
可以测量平面、曲面上的镀层 | ü | ü |
可以测量小零件、导线、线状零件 | ü | ü |
预置10种金属的测量参数：Cr铬、Ni镍、Cu铜、黄铜、Zn锌、Ag银、Sn 锡、Pb铅、Cd镉、Au金（需提供样品确定） | ||
预置9种金属的测量参数：Cr铬、Ni镍、Cu铜、黄铜、Zn锌、Ag银、Sn 锡、Pb铅、Cd镉。 | ||
用户可另设置8种金属的测量参数 | ||
用户可另设置1种金属的测量参数 | ||
库仑镀层测厚仪测量机构： | ||
带循环泵 | ||
带气泵 | ||
库仑镀层测厚仪测量面积： | ||
密封垫 8 mm2 | ü | |
密封垫 4 mm2 | ü | ü |
密封片 1 mm2 | ü | ü |
密封片 0.25 mm2（涂镀层面积几乎小得看不见） | ü | |
电解杯 0.25-16 mm2 （可选件） | ü | |
库仑镀层测厚仪测量参数最优化调整： | ||
除镀速度0.3-40 μm/分钟可调 | ü | ü |
根据金属和测量表面可直接调整系数 | ü | ü |
可用厚度标准样板校准 | ü | ü |
可调整终点电压，以抗干扰，适应镀层/基体之间的合金 | ü | ü |
GALVANOTEST的数据存储 | ||
可存储不同金属测量参数的数目 | 10 | 18 |
可存储的读数和统计值 | 2000 | 2000 |
仪器断电后可保持所有校准值、读数、统计值。 | ||
库仑镀层测厚仪统计计算： | ||
显示6种统计值：均值、标准偏差、变异系数、最大、最小值、读数个数 | ü | ü |
立即或稍后显示统计值 | ü | ü |
立即或稍后打印读数和统计值 | ü | |
显示、打印年、月、日、时、分 | ü | |
用于外设的计算机接口： | ||
MINIPRINT 微型打印机接口 | ü | ü |
RS-232，PC计算机接口 | ü | ü |
连接x-t计录仪模拟电压输出接口 | ü | ü |
电解液饱和报警指示 | ||
测量的不确定性： | ||
5%，在8mm2面积下，经校准 | ü | ü |
库仑镀层测厚仪电源： | ||
110/220V，50/60HZ，10W | ü | ü |
测量范围： | ||
最大测量范围：0.05-75μm | ü | ü |
