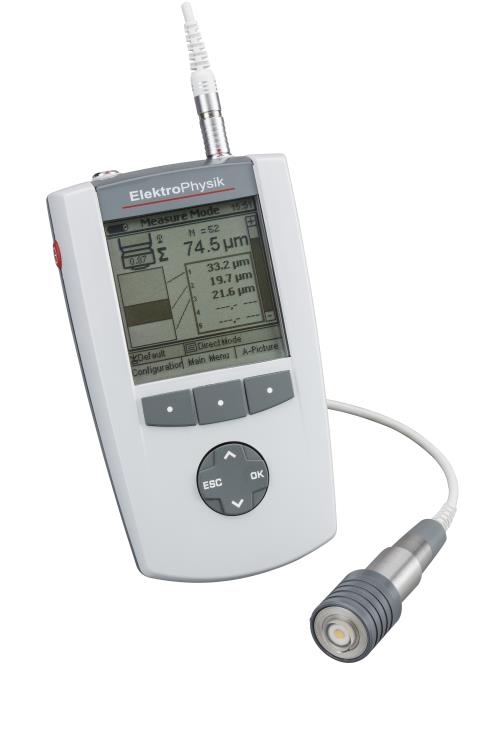

超声波涂层测厚仪产品介绍
►适用于塑料，金属，木头，陶瓷， 玻璃基体上油漆，瓷釉和塑料覆层
►从10 µm厚度扩展测量范围可达 7mm
►一次可以测量5层覆层厚度
►也适用 GRP 和 CRP
►可透过涂层测量薄的基材厚度
►可以显示A型扫描图像
超声波涂层测厚仪QuintSonic 7应用：
此项创新技术是通过A型扫描图像功能。不用将仪器连接到电脑就可以直接显示图表信息。从而最大程度的实现了在任何情况下测量的可靠性，使QuintSonic 7成为最理想的现场、实验室或者车间测量的工具。QuintSonic 7在汽车制造业、手工业等需要高精度测量的所有行业中有广泛应用。
超声波涂层测厚仪QuintSonic 7原理
工作原理是基于超声波反射, Quint Sonic 7智能探头发出的超声波脉冲进入覆层后，脉冲传输到覆层结合面或与底材临界面时, 一部分脉冲被反射回来. 这些反射的超声波脉冲被传感器接收，通过声波在介质中传输的速度计算出覆层的厚度。QuintSonic 7的突出功能: 仪器所采用的最先进的传感技术和创新的软件实现了在应用时高精度测量，在此之前是无法实现的。
超声波涂层测厚仪QuintSonic 7软件
QSoft 软件可以显示测量时A型扫描图像，这样可得到更加准确的数据。参数设置用于定义测量范围，抗干扰，回波诊断和预估截止带范围。 通过设置的截止带可以将杂波排除掉，例如由基材GRP 或CRP 纤维造成的杂波。
3层覆层脉冲图像
超声波涂层测厚仪技术参数
测量范围 | 300 µm, 700 µm, 1,5 mm, 3,1 mm, 5,9 mm(2375 m/s 声速在所有层) |
最小层厚: | 大约10µm (根据声波在覆层的速度) |
测量面积 : | 11 mm |
分辨率: | 0,1 µm |
精度: | ± (1 µm + 1%读数) |
数据记忆组 | 500 (最多） |
存储数据量 | 250,000 |
统计值 (每个批组): | 读值个数, 最小值, 最大值, 平均值, 标准方差，,变异系数, 组统计值 (标准设置 / 自由配置), 过程能力指数Cp 和 Cpk, 直方图, 趋势图 |
极限值监控: | 声音，视觉报警提示超过极限值 |
测量单位: | 洀, mm, mils, inch |
操作温度 | +5...+50°C |
存放温度 | -10...+50°C |
数据接口: | IrDA1.0红外接口，可选 USB 和 RS232 适配器 |
电源 | 4 x AA (LR06) 电池, 或可选外接电源 (90 - 240 V~ / 48 - 62 Hz) |
规范和标准: | DIN EN ISO 2808:2007, ASTM D6132 – 08,SSPC-PA 9 |
显示: | 160 x 160 像素 LCD, 背光 |
尺寸: | 153 mm x 89 mm x 32 mm (主机); 24 mm x 100 mm (探头) |
重量: | 310 g (包含电池), 80 g (探头) |
